一篇值得收藏的PE-Xc管连接方式大全
一篇值得收藏的PE-Xc管连接方式大全
PE-Xc管，又称辐照交联聚乙烯管，因其卓越的性能，如耐高温、耐高压、记忆性能好等等，其连接方式也与普通的PPR或PVC管有很大不同，不能使用热熔或胶水粘接，下面赫斯威尔暖通给大家介绍一下PE-Xc管的连接方式：

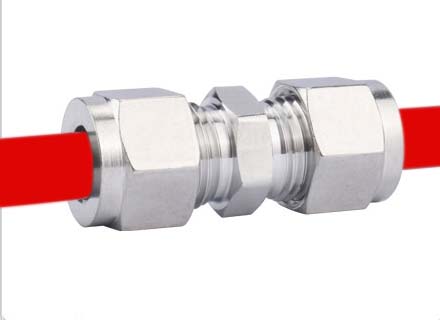

一、卡套式连接-又称拧紧式
这种方式比较常见，尤其在需要可拆卸或维修的场合
★工作原理
1、按顺序将锁紧螺母和卡套（一个带有刃口的铜环） 套在管道上。
2、将管道插入管件本体，并插到底。
3、用手拧紧锁紧螺母，然后再用扳手拧紧1-1.5圈。
4、拧紧过程中，卡套被向前推挤，其刃口会紧紧咬入PE-Xc管的外壁，同时卡套前端与管件本体锥面形成密封。
★优点
可拆卸：在需要维修时，可以松开螺母，进行检查或更换。
工具简单：只需要两把扳手即可。
直观易懂：操作原理简单，易于掌握。
★缺点
对操作人员技术要求高：拧紧力度非常关键。过松会漏水，过紧可能导致卡套切伤管道或滑脱。
可靠性依赖人工：相比卡压式，其稳定性更依赖于施工人员的经验和责任心。
存在应力松弛风险：长期冷热循环下，塑料管道可能会发生微小形变，导致卡套的咬合力下降，有轻微漏水的风险（因此需要定期检查）。
场景： 明装管道、设备接口、需要经常检修的部位。

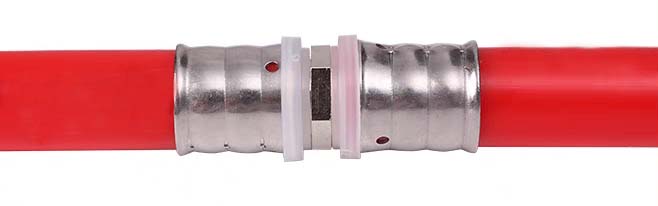

二、卡压式连接
这是目前家装领域（尤其是地暖系统）应用最广泛、技术最成熟的连接方式。
★工作原理
1、将PE-Xc管套在带有O形密封圈的专用卡压管件（如直接、弯头、三通）的承口上。
2、使用专用的卡压工具（卡压钳）在管件外部的不锈钢套环（或铜套环）上进行压接。
3、压接后，套环发生塑性变形，紧紧抱住PE-Xc管，同时将管道向内的压力传递给内部的O形圈，形成两道密封：一道是套环与管道的机械抱紧，另一道是O形圈的弹性密封。
★优点
连接可靠：双重密封，非常牢固，抗拔脱能力强。
安装快捷：操作简单，一个接头只需几秒钟即可完成。
无需电源：手动卡压工具不依赖电源，适合各种施工环境。
技术成熟：应用多年，稳定性得到广泛验证。
★缺点
需要专用工具：必须配备对应管径的卡压钳。
不可拆卸：一旦卡压，接头无法拆卸重复使用。
场景：家庭冷热水管道、地暖分集水器后的盘管连接等。
三、扩口法兰式连接
这种方式主要用于PE-Xc管与带有内螺纹的设备（如锅炉、水泵、阀门、分集水器）的连接。
★工作原理
1、使用专用的扩口工具对PE-Xc管的端头进行加热并扩张，形成一个标准的法兰面。
2、将一个专用的活接螺母套在已扩口的管道上。
3、将扩口面与设备接口的密封垫圈对准，拧紧活接螺母，通过挤压实现密封。
★优点
标准化接口：连接可靠，密封性好。
适合设备对接：是连接螺纹接口设备的最佳方式。
★缺点
需要专用扩口工具：工具相对昂贵。
步骤稍多：比卡压和卡套多一个扩口步骤。
★场景：管道与壁挂炉、分集水器主管道、水箱等设备的连接。

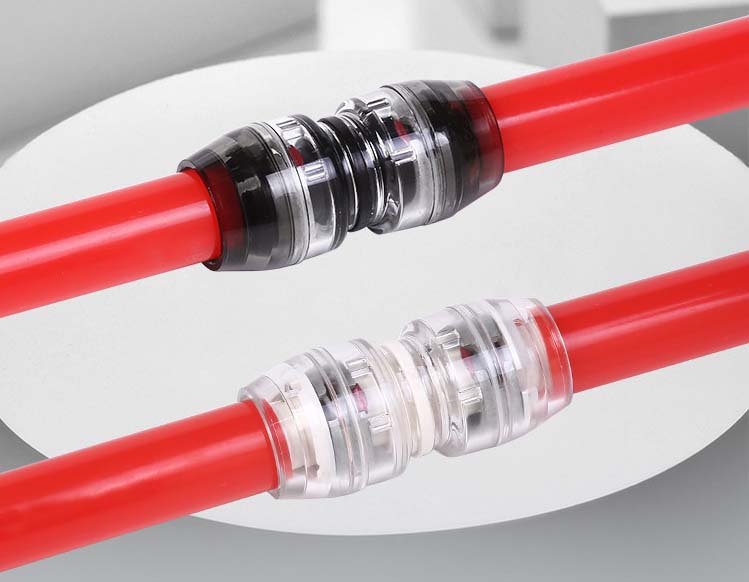

四、快插式连接
这是一种非常便捷的“傻瓜式”连接方式，近年来也逐渐流行。
★工作原理
1、切平管道端口。
2、直接将管道插入专用的快插管件中，听到“咔嗒”声即表示到位。
3、管件内部有不锈钢夹紧环和O形圈，会自动锁紧和密封管道。
4、拆卸时，需要用一个专用的拆卸环压入管件头部，才能将管道拔出。
★优点
极其快捷：无需任何工具，几秒钟完成一个接头。
可拆卸：便于后期改造和维修。
适合狭小空间：在工具难以施展的地方优势明显。
★缺点
管件成本较高：快插管件内部结构复杂，价格较贵。
对管道切口要求高：必须保证切口平整且与管轴线垂直，否则影响密封。
物理空间占用稍大：管件本体比卡压或卡套式要大一些。
★场景： 维修、改造、DIY安装、狭小空间作业。

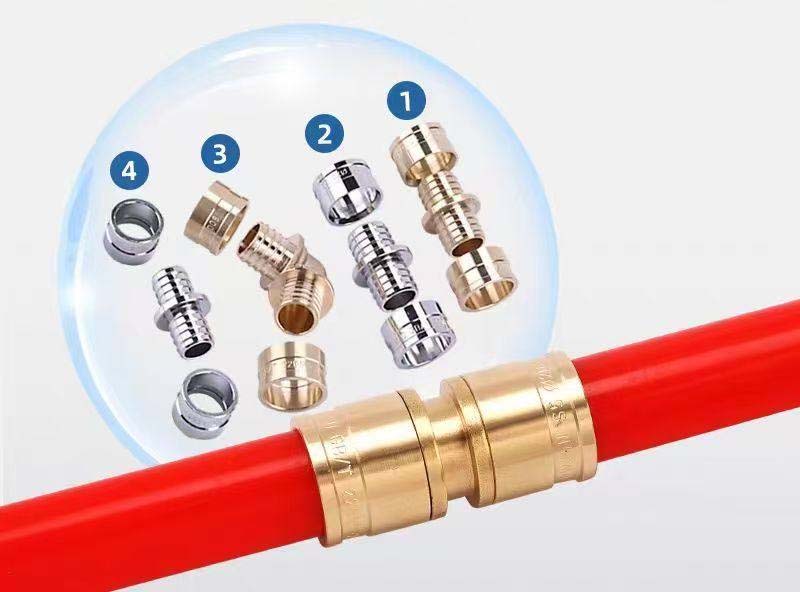

五、滑紧式连接
滑紧件式连接，也被称为压力助推式连接，核心原理是通过专用的液压式工具，对套在管道上的特殊金属环（滑紧环）进行360度均匀的、环向的压缩，使管道、管件和密封圈形成一个永久性的、一体化的牢固连接。
★工作原理
1、准备工作
①使用专用的割刀将PE-Xc管垂直切割，确保切口平整、无毛刺。
②检查管件内部的O形密封圈是否完好、位置正确。
2、套入滑紧环
这是关键一步。先将一个不锈钢的滑紧环套在管道上。这个环的内径略大于管道外径，可以轻松“滑”动，故得名“滑紧式”。
3、管道插入管件
将PE-Xc管完全插入到滑紧式管件的承口底部，确保管道已经到位。
4、工具压接
①将滑紧式液压钳的模具头套在已经组装好的管件和滑紧环上。
②启动液压钳（手动泵或电动泵），工具会对滑紧环施加径向的、均匀的压力。
③在强大的压力下，滑紧环产生塑性变形，直径缩小，同时向内均匀地挤压PE-Xc管。
5、形成双重密封
①被挤压的PE-Xc管在压力下发生弹性变形，紧密地贴合在管件芯部的花纹（倒刺）上，形成第一道机械锁紧。
②同时，管道向内压迫管件内部的O形密封圈，使其充分变形，形成第二道可靠的弹性密封。
6、完成
泄压后，取下工具。此时，管道、滑紧环、管件已经成为一个不可拆卸的整体。
★优点
连接可靠性极高：360度均匀加压，避免了普通卡压可能因工具偏移或用力不均造成的压接不完整问题。密封更均匀，抗拔脱力和耐压能力都非常强。
不缩减管道内径：由于是径向均匀压缩，管道是整体向中心收缩，而不是产生褶皱，因此对管道内径的影响极小，有效保证了水流量，减少了水阻。
抗震和抗水锤性能好：一体化的连接结构能够有效缓冲系统中的压力冲击和振动。
适用性广：尤其适合暗装（埋墙、埋地）等要求最高可靠性的场合。
★缺点
工具成本高：滑紧式液压钳价格比普通手动卡压钳昂贵得多。
操作稍慢：相比于手动卡压“一捏即完成”，滑紧式需要套模具、加压、泄压等步骤，速度稍慢一些。
同样不可拆卸：一旦压接完成，即为永久性连接。

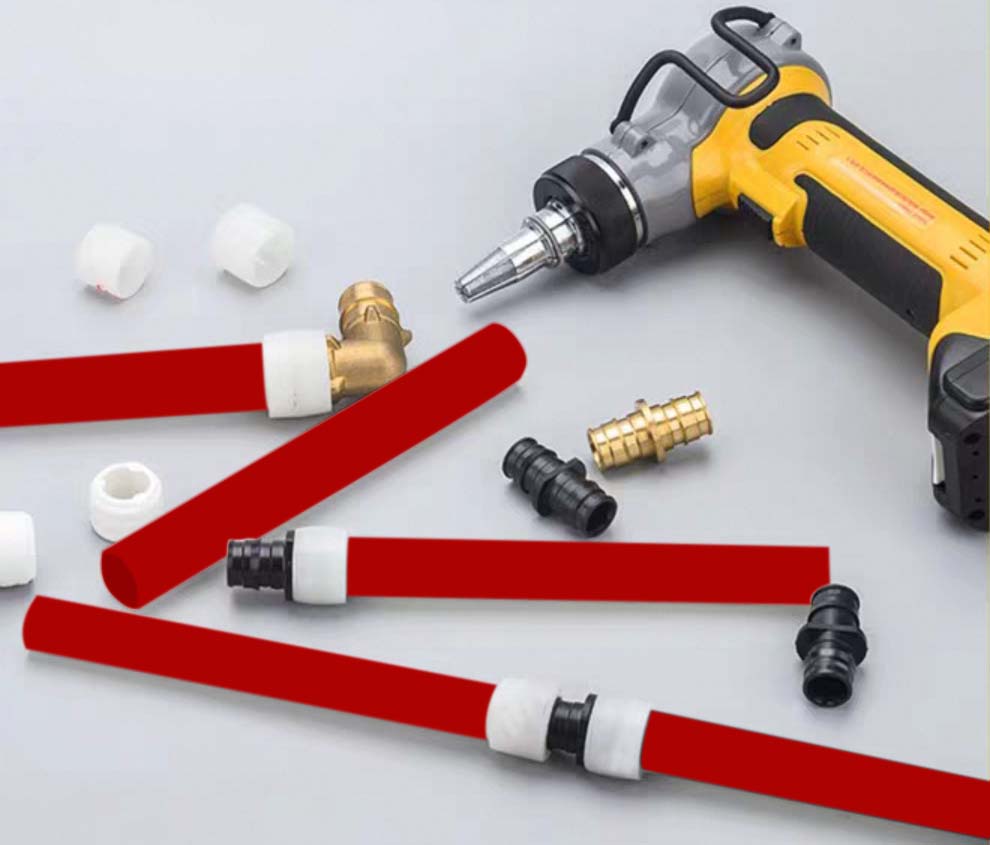

六、快易式连接
快易式连接，也被称为 “卡簧式” 或 “自紧式” 连接。它本质上是一种机械式连接，但其独特之处在于：利用PE-Xc管独有的形状记忆效应（记忆功能），在连接后能自我强化密封效果。
这是一种“活接”，意味着它可以拆卸和重复使用。
★工作原理与步骤（与卡压式、滑紧式的根本区别）
它的原理非常巧妙，结合了机械卡紧和材料特性：
1、准备工作
①使用专用割刀将PE-Xc管垂直切平，去除毛刺。
②如果管口有轻微椭圆，可以使用专用的整圆器 对管口进行整形，确保圆形完美。
2、插入管道
①无需任何工具，直接将处理好的PE-Xc管用力插入专用的快易式管件中，直到管道底端顶到管件内部的限位挡圈。
②管件内部的一个或多个不锈钢卡簧（带有锋利的倒刺）会自动弹回并牢牢咬住管道的外壁，形成第一道机械锁紧。
3、形成密封
管件内部内置有O形橡胶密封圈。管道插入后，密封圈就在管道外壁和管件内壁之间形成了初始的密封。
★优点
极致的安装速度：真正意义上的“一插即可”。无需任何电动或液压工具，大大提高了安装效率，降低了人工成本。
工具极其简单：只需要割刀、整圆器和拆卸环，工具成本极低。
可拆卸、可重复使用
★缺点
抗瞬间拉拔力较弱：相比于永久性压接的卡压/滑紧式，快易式依靠卡簧倒刺咬合，如果受到沿管道方向的、巨大的瞬间拉力，有被拔出的风险。因此，必须在管道上安装管卡进行固定，避免其承受拉力。
对管道切口和圆度要求高：如果管道切口不齐或变形，会影响插入深度和密封效果，可能导致漏水。这就是整圆器非常重要的原因。
管件成本较高：内部结构复杂（包含卡簧、密封圈等），单个管件的价格通常高于卡压式管件。
物理尺寸较大：管件本体通常比卡压式管件要粗壮一些，在极其狭小的空间可能安装不便。
★场景：
明装管道系统、系统改造与维修、DIY安装、临时管道系统。
