  在管道系统图中，我们经常看到DN100、De25、D108×4、d=50mm等标注。它们虽然都表示“管径”，但含义和用途截然不同。弄混一个字母，可能导致买错材料、装不上法兰，甚至流量计算全错。本文一次性讲清这四个符号的核心区别。

一、DN（公称直径）-- 名义尺寸，不是实测值

DN 是 Nominal Diameter 的缩写，中文称“公称直径”或“公称通径”，它的本质是为了方便标准化而人为规定的一个整数编号，既不等于外径，也不等于内径。

1、单位

  毫米（mm），如 DN50、DN100。

2、核心作用

  确保管道、阀门、法兰等附件的连接尺寸统一，只要DN相同，不同厂家生产的法兰就能互相对接。

3、实际尺寸示例

  ①DN100的镀锌钢管，外径≈114.3mm，内径≈107mm（壁厚 3.6mm时）。

  ②DN100的无缝钢管（公制），外径 =108mm，内径随壁厚变化。

✅ 记住：DN 是“身份证号”，不是“身高体重”。

二、De（外径）--塑料管专用，精确外径

De特指管道外径，几乎只用于塑料管材，如 PPR、PE、PVC-U。

1、为什么塑料管用De？

   塑料管采用热熔、电熔或承插连接，必须精确匹配外径。而且塑料管的壁厚随压力等级（PN）变化，但外径固定，所以用外径作为基本参数最合理。

2、标注格式

  De25×2.8（外径 25mm，壁厚 2.8mm）。

3、与DN的模糊对应

  De20≈DN15，De25≈DN20，De32≈DN25……但不能直接换算，只能近似。

✅ 记住：De出现在塑料管上，代表外径，热熔连接时必看。

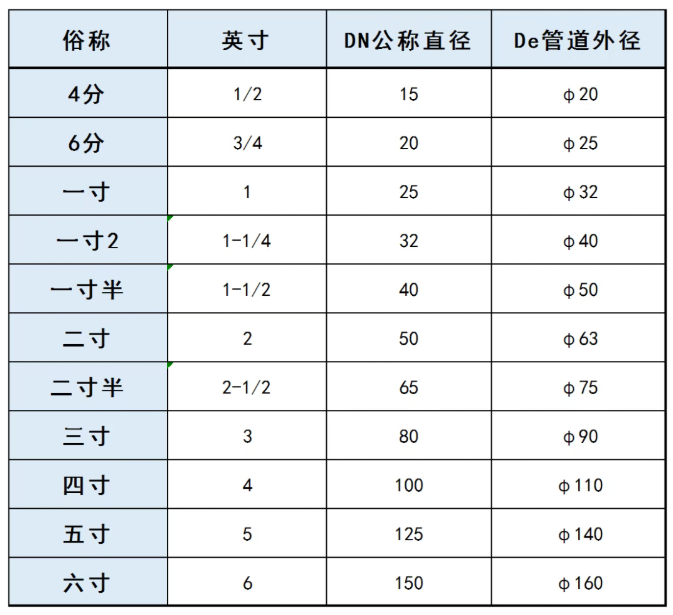

DN和De的关系图

①DN(Nominal Diameter)

 意思是管道的公称直径，是外径与内径的平均值。

 DN的值=De的值-0.5*管壁厚度。

 注意:这既不是外径也不是内径。

②De(External Diameter)

 意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25x3。

三、D（外径）--金属管常用，有时代表通用外径

在工程图纸中，大写D常用来表示管道外径，多见于无缝钢管、焊接钢管、不锈钢管等金属管道。

1、标注格式

  D108×4（外径108mm，壁厚 4mm）。

2、注意

  D并不是一个严格的国际标准符号，部分图纸直接用Φ表示外径。但在传统中式工程图中，D与d成对出现：D为外径，d为内径。

3、特殊情况

  有些老图纸用D表示公称直径（类似DN），此时需要结合上下文判断。现代设计已逐渐统一用DN表示公称直径，D表示外径。

✅ 记住：大写 D 外径，小写 d 内径，金属管材最常见。

四、d（内径）--真实过流尺寸，水力计算必用

小写d一般表示管道内径。它是流体实际通过的直径，直接决定流速、流量和压力损失。

1、应用场景：

  ①排水管道：常直接标注 d100、d150（内径 100mm、150mm）。

  ②给水水力计算：必须使用内径，不能用 DN 或 De 代替。

  ③管道强度计算：内径是壁厚公式中的关键参数。

2、与DN的关系：

   DN100 的管道，内径可能从 97mm 到 107mm 不等（因壁厚而异），因此设计流量时必须确认实际内径。

✅ 记住：流量压力看内径，小写d是真实值。

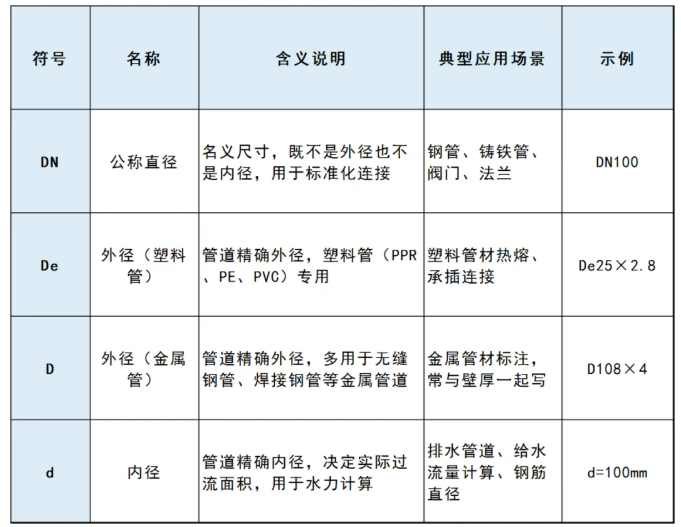

DN、De、D、d图表示意图

   理解了DN、De、D、d这四个符号，就能在管道设计，选材和施工中有效避免“口径不匹配”的常见失误。
